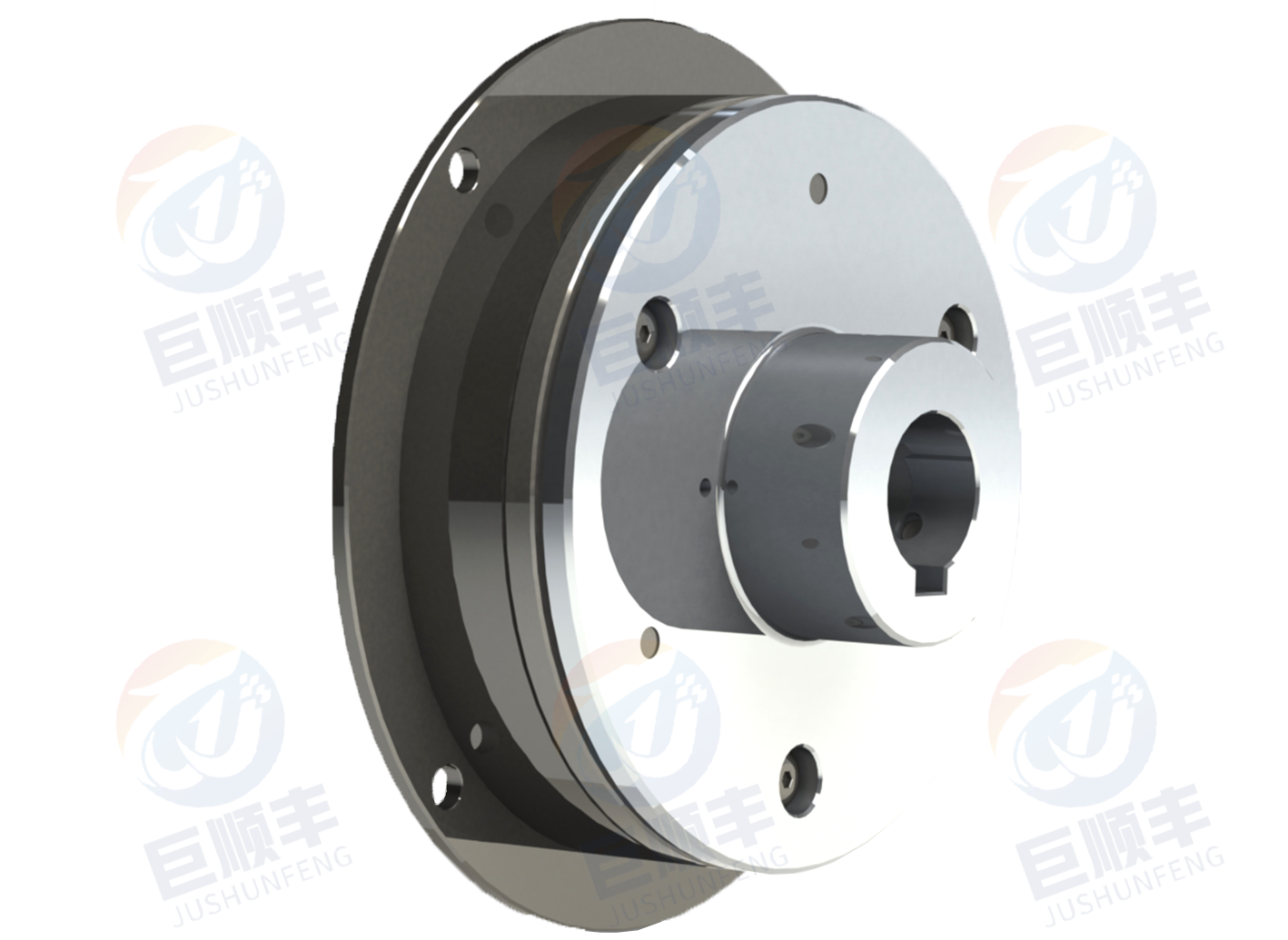

巨顺丰DZD5A系列电磁制动器

巨顺丰电磁制动器



DZD5A系列



 特长







1.线圈通电时产生磁力,在电磁力的作用下,使衔铁的弹簧片产   生变形,动盘与“衔铁”吸合在一起,制动器处于通电吸合状态; 线圈断电时,磁力消失,“衔铁”在弹簧片弹力的反作用力下弹  回,制动器处于断电分离状态;

2.吸合与分离可以在高速旋转中进行,频率高、反应快、寿命长; 3.在安装中轴向不得有任何间隙与串动、油污,否则会严重降低   制动器的精度与性能,请您务必通过增加垫片等方法加以消除;

4.驱动电压为24VDC, 如果是交流电源,请通过变压整流装置转 换为24VDC,  电压波动请控制在±10%以内,控制开关要安装在 直流的回路中;

5.建议把电磁制动器安装在设备的高速端使用;

6.与链轮、带轮、齿轮、法兰等构件配合后安装在轴上使用,从 而实现吸合与分离的功能,也可与电磁制动器组合使用实现制动离合的双重功能;

7.工作环境温度:-10℃~+40℃。







使用场合



配套链轮、带轮、齿轮、法兰等构件使用,可实现旋转部件的快速制动、保持制动、定位、高频度运转、微动、缓冲启动和刹车等;并广泛应用于与伺同服电机、步进电机、三相异步电机、冶金、化工、食品机械、机床、印刷机械、包装机械、物流仓储机械、AGV导引车、轨道平车、电动叉车、电动平车等其他自动化机械 中使用;与电磁制动器配装成为电磁制动器刹车组合。





工作原理



使用环境是干式无油的环境中,摩擦片之间不可以有任何污渍、油污和异物等。









(通电吸合状态)



(断电闭合状态)



通电吸合动作是由衔铁上面的板状弹簧的形变产生的动作,制动器在轴上不能有任何串动。

几乎无需进行试磨合即可得到额定力矩。

由于是利用电磁铁的工作原理,制动器通电吸合后本体会发热。不得装在密闭的环境中,要做好散热和防烫伤提醒。

针对商用单相220V或380V的交流电时,需要配所需直流电源后直接使用。

驱动电压可以非标订制直流12V,24V.42V、48V、72V,99v,170V等。

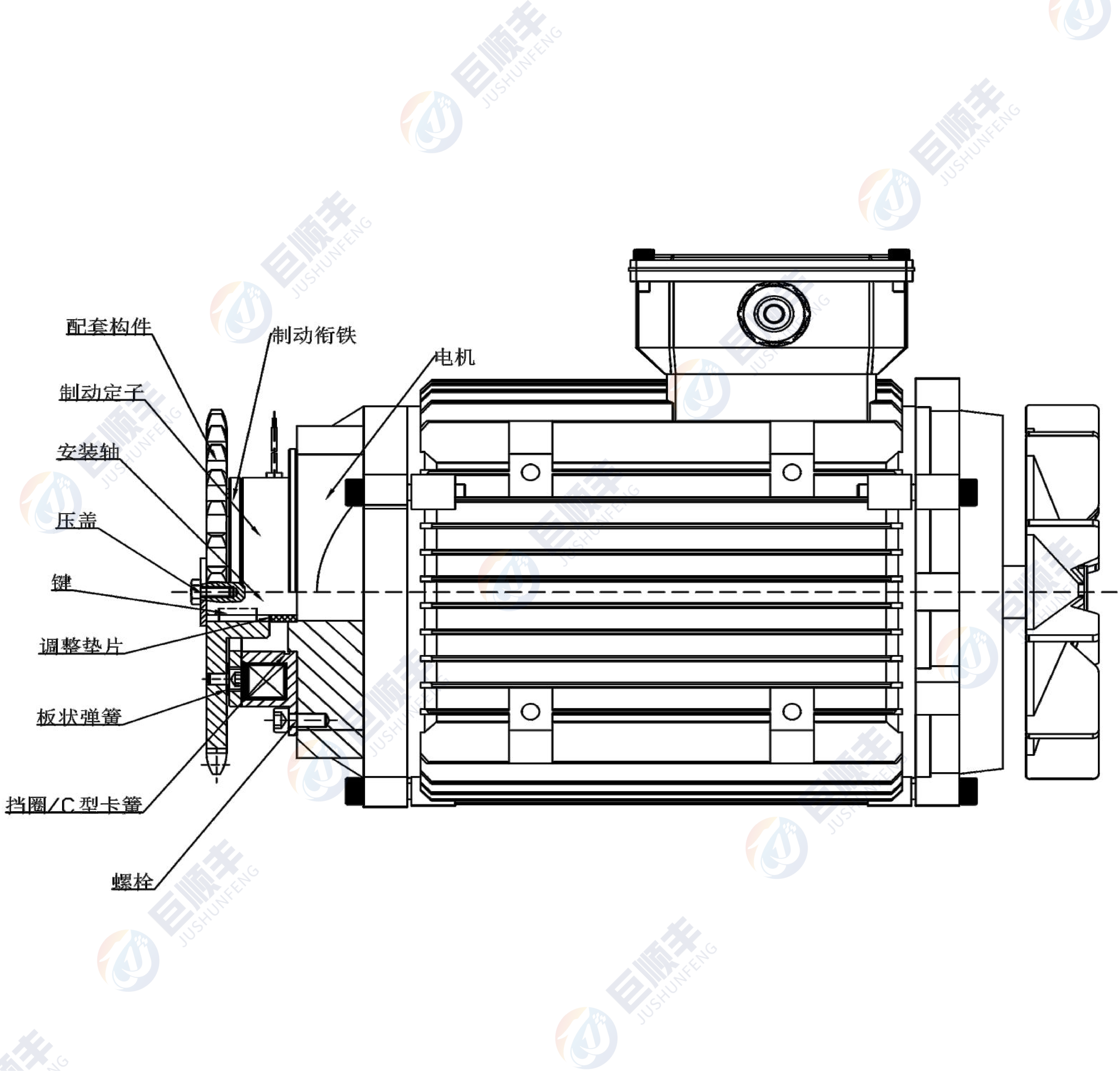

安装





产品包含:垫圈、制动定子、安装A形轴套、衔铁;

客户安装时需要准备的配件有:安装构件(链轮、同步带轮、V形带轮、齿轮、法兰等)、键、隔套、安装轴、轴承、压盖、卡簧;

安装轴必须按照制动器的长度进行加工制造,轴公差h7,同轴度不大于0.1mm;

轴上面键的长度尽量与制动器转子键槽的总长度相同;且轴套须在轴上进行轴向固定,切不可有任何间隙与轴向窜动;

摩擦片属于易损件,磨损后制动间隙变大,使用时应注意观察制动间隙,请减少垫片来进行调整制动间隙,否则会影响正常制动扭矩甚至会损坏制动器和电机,保证制动器本体、轴承等的轴线与轴同心,并与基准面垂直;

隔套的材质选用铜等非导磁材料;

安装完毕后,用塞尺检验制动器一圈的制动间隙在数值要求内,误差值±0.2%以内,可以用垫圈来调整;

在安装时制动器及轴承不能承受重力,只传递机械传动的旋转动力;当频繁吸合与分离时,应定期检查紧固件有无松动,如有松动,应重新将整加防松胶旋紧后再使用;

安装中使用的螺栓,请加上防松垫片或者防松胶进行处理,制动器安装精度差时,会导致制动器在使用时产生异响:







参数





DZD5系列电磁离合器是一款高校电磁制动器
其含盖产品系列
DZD5-5/A
DZD5-10/A
DZD5-20/A
DZD5-40/A
DZD5-80/A
DZD5-160/A
DZD5-320/A
等其他可定制产品
